Indikátory elektrického výkonu:
|
Index |
Parameter |
|
Pracovná frekvencia |
2400-2500 MHz |
|
Výstupný nasýtený výkon |
Väčší alebo rovný 30 W (45 dbm) |
|
V - pásmo získate rovnosť |
Menej ako 1,5 dB |
|
Pracovný prúd |
Menej ako 3,5a |
|
Výstup VSWR |
Menej ako alebo rovná 2,6 |
|
Potlačenie neporiadku |
Väčší alebo rovný 65 dbc |
|
Harmonické potlačenie |
Väčší alebo rovný -8dbc |
|
RF výstupné rozhranie |
Sam - f |
|
28 V rozhranie napájania napájania |
Feed - cez kondenzátor s uzemňovacou doskou / červené - čierne vodiče |
|
Napájací zdroj VCC |
DC: 27-30V |
|
Napätie vcc max |
+30V |
|
Rozmer bez konektora |
96 × 53 × 20 mm |
|
Okolitá teplota |
-20oC~+55oC |
|
Metóda inštalácie |
Na testovanie výkonového zosilňovača je potrebné nainštalovať radiátor |

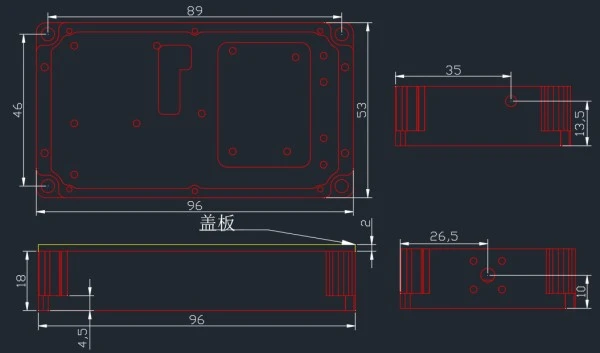

Štruktúra vzhľadu nasledovne:
