Prehľad
Areál väznice má celkovú rozlohu 92,{1}} metrov štvorcových, s dĺžkou 460 metrov od východu na západ a šírkou 200 metrov od severu na juh. Za východným plotom je kopec. Na vrchole kopca sú základňové stanice GSM 900 MHz, GSM 900 MHz, CDMA 800 MHz, 3G, 4G a základňová stanica je priamou čiarou od plota. Vzdialenosť je asi 500 metrov a ostatné základňové stanice sú od väznice pomerne ďaleko a signál je slabý. Pokryté komunikačné signály sú GSM 900 MHz, GSM 900 MHz, CDMA 800 MHz, 3G, 4G.5G
celkový dizajn
1. rušička väzenského signálu spôsob krytia tienenia
1) Vysokovýkonné vodotesné IP diaľkové ovládanie 5g rušička mobilného telefónu AAT-HPJ8-5G jednopásmový hostiteľ sa používa so zodpovedajúcou smerovou anténou a všesmerová anténa sa používa hlavne na pokrytie veľkoplošným tienením;
2) Použite nízkovýkonové viacfrekvenčné zariadenie na rušenie mobilného signálu s nastaviteľným výkonom AAT-JPA-8H-10W na doplnenie a posilnenie niektorých chybných miest úniku tienenia v rámci vyššie uvedeného vysokovýkonného tienenia .
2. Princíp výberu antény
1) Na zníženie vplyvu na netienený interiér, najmä v okrajovej oblasti väznice, sa spravidla používa smerová anténa;
2) V iných priestoroch väznice sa všeobecne používajú všesmerové antény na rozšírenie oblasti tienenia;
3) Podľa rôzneho rozsahu tienenia, uhla, výšky, dĺžky a šírky atď., výšky postavenia antény a ďalších faktorov rozumne vyberte vertikálny a horizontálny diagram žiarenia a technické parametre, ako je zisk a sklon antény.
3. Výber polohy montáže antény
1) Zvážte, že smer žiarenia tienenej antény v efektívnom dosahu je čo najviac v súlade so smerom žiarenia základnej stanice;
2) Využite naplno prekážku terénu a budov na mieste, aby ste správne vybrali parametre vzoru antény a znížili rušenie vonkajšieho sveta.
4. rušička telefónneho signálu Ladenie výstupného výkonu
Prispôsobte si silu tienenia rozumne podľa skutočnej sily signálu a kvality scény, aby ste zabezpečili efekt tienenia a snažte sa ho čo najviac vyvážiť na základe určitej redundancie.
5. Konfigurácia výstupného frekvenčného pásma a spektra
Podľa aktuálneho frekvenčného pásma a frekvenčného bodu lokality sa používa kombinácia úzkopásmového a širokopásmového pripojenia. Hlavnými bodmi sú silné signály z najbližšej základnej stanice, ktoré sú tienené amplitúdou úzkeho pásma. Maska s veľkou šírkou pásma amplitúdy.
6. Väzenský rušič flexibilná kombinácia systémových modulov
1) Vnútro hostiteľa sa skladá z rôznych modulov: moduly rôznych frekvenčných pásiem je možné flexibilne vybrať v modeli rovnakého modelu;
2) Hostiteľ a anténa sú prepojené 50 ohmovým káblom, anténa môže byť postavená v najlepšej polohe a nie je obmedzená polohou hostiteľa;
3) Hostiteľ môže použiť delič výkonu na distribúciu viacerých antén podľa skutočných potrieb, čím šetrí energiu hostiteľa a rozširuje rozsah tienenia;
4) Anténa môže tiež použiť zlučovač na kombinovanie rôznych výstupných signálov viacerých hostiteľov na jednej anténe na vyžarovanie, čím sa znižuje počet antén a šetria sa náklady.

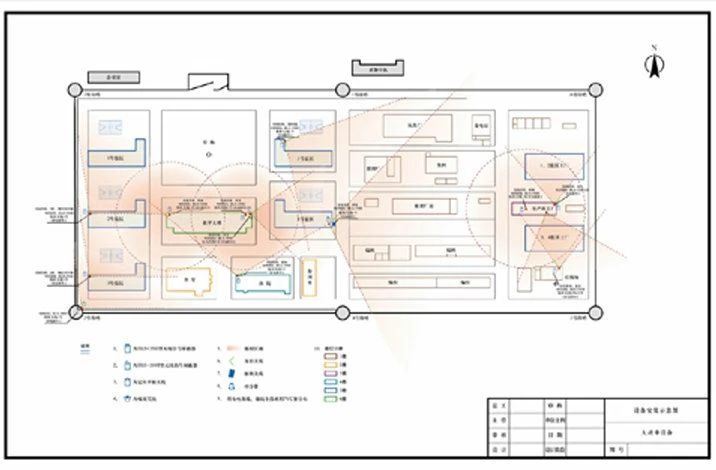

Schematický diagram inštalácie vysokovýkonného rušiaceho zariadenia

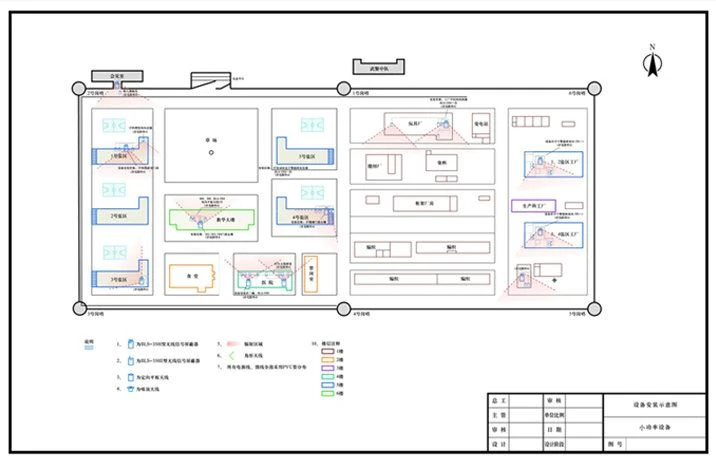

Schematický diagram inštalácie menšieho zariadenia rušičky napájania
