Ručný detektor dronov:
Kompletný sprievodcaDetekcia prenosných dronov
Ručný detektor dronov je prenosné zariadenie používané na detekciu a analýzu rádiofrekvenčných signálov súvisiacich s bezpilotnými vzdušnými prostriedkami (UAV). Na rozdiel od pevných detekčných systémov dronov môžu ručné detektory dronov nosiť bezpečnostný personál a použiť ich na mobilnú detekciu v rôznych oblastiach.
Ručné rádiofrekvenčné detektory dronov dokážu identifikovať signály z niektorých spotrebiteľských{0}}bezpilotných lietadiel, bezpilotných lietadiel FPV a priemyselných{1}}dronov. Môžu tiež analyzovať signály z podozrivých neznámych dronov, aby získali informácie, ako je poloha dronu, poloha pilota a vzdialené ID.

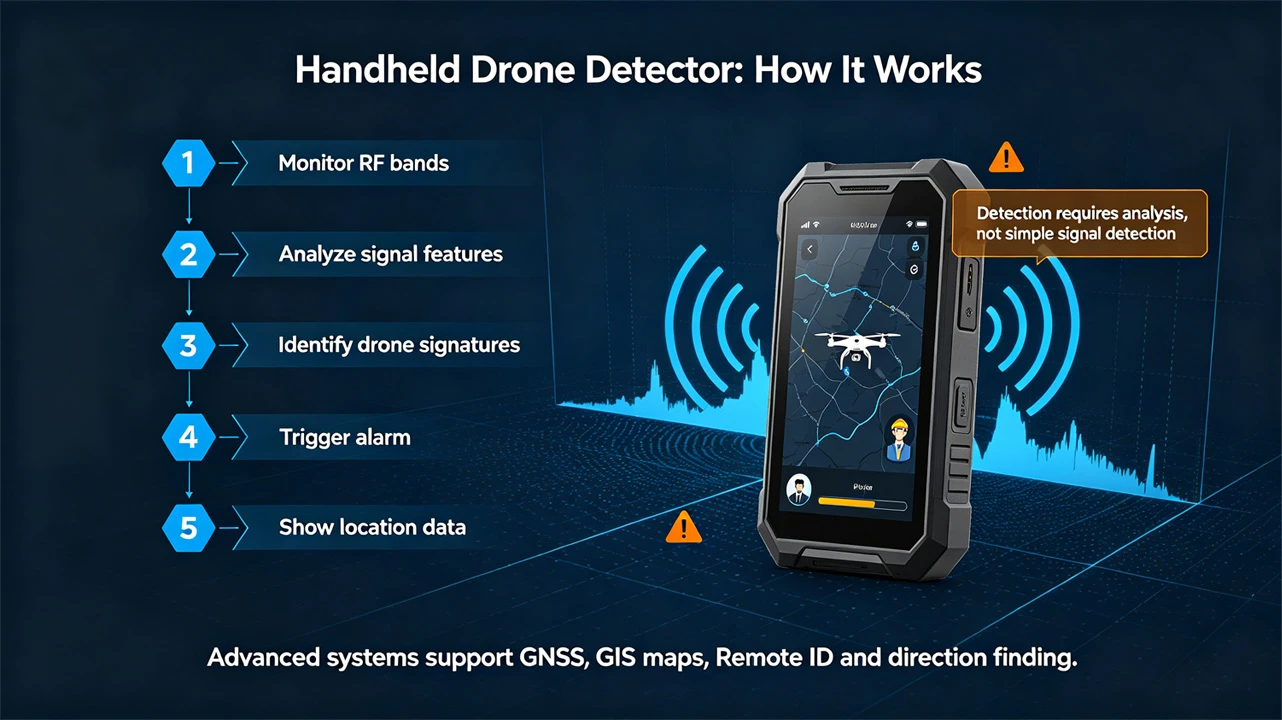

一,Ako fungujú ručné detektory dronov?
Rádiofrekvenčné (RF) detektory dronov zvyčajne zahŕňajú nasledujúce kroky:
1. Monitorovanie RF signálu:Zariadenie nepretržite monitoruje zvolené frekvenčné pásmo a vyhľadáva množstvo bezdrôtových signálov, ktoré môžu koexistovať v okolitom prostredí, ako sú Wi{0}}Fi, Bluetooth, komunikačné zariadenia a priemyselné zariadenia. Detekcia dronu nie je len „detekcia RF signálu a predpoklad, že ide o dron“.
2. Analýza signálu:Keď zariadenie deteguje relevantný signál, ďalej analyzuje frekvenčné charakteristiky, vzory signálov a ďalšie funkcie súvisiace s komunikačnou technológiou konkrétneho dronu.
3. Identifikácia dronu:Zariadenie porovnáva výsledky analýzy so známymi charakteristikami signálu dronu alebo s identifikačnou databázou. Pre podporované modely dronov môže systém ďalej určiť jeho model alebo kategóriu. Niektoré systémy dokážu identifikovať aj signály súvisiace s bežnými FPV a priemyselnými -dronmi.
4. Alarmy:Keď systém identifikuje relevantný signál dronu alebo deteguje podozrivý signál z dronu, vyšle operátorovi alarm. Metódy alarmu zahŕňajú upozornenia na obrazovke, zvukové alarmy a vibračné alarmy.
5. Miesto a ďalšie informácie:Pokročilé ručné detekčné systémy dronov môžu tiež kombinovať rádiofrekvenčnú analýzu s GNSS, GIS mapami, Remote ID a schopnosťami určovania smeru. Operátori dostávajú viac než len obyčajné upozornenie „zaznamenané dronom“; dostávajú množstvo informácií o situácii na-stránke.
2,Aké typy dronov môžuručné detektory dronovodhaliť?
Skutočné detekčné schopnosti závisia od frekvenčného pokrytia zariadenia, technológie identifikácie signálu, konfigurácie antény, prostredia a charakteristík signálu cieľového dronu. Moderné ručné detekčné systémy dronov zvyčajne dokážu rozpoznať viacero typov dronov.
1, Spotrebiteľské drony:Spotrebiteľské drony sú bežným typom UAV vo verejnom a komerčnom prostredí. Detektory dronov so zodpovedajúcimi schopnosťami RFID dokážu identifikovať podporované signály spotrebiteľských dronov a poskytnúť operátorom relevantné informácie o cieli.
2, drony FPV (flexibilné vytlačené vozidlo):Zariadenia so zodpovedajúcimi schopnosťami RF analýzy môžu monitorovať relevantné FPV signály, čím poskytujú bezpečnostnému personálu dodatočné situačné povedomie o aktivite FPV dronov.
3, priemyselné drony:Priemyselné drony zahŕňajú veľké viac{0}}rotorové drony, drony s užitočným zaťažením a drony VTOL (Vertical Take{1}}Off and Landing) alebo zložené-krídlové drony. Ručné detektory, ktoré pokrývajú viacero typov dronov, môžu bezpečnostným tímom pomôcť monitorovať viacero typov UAV, nielen spotrebiteľské drony.
4, Neznáme alebo podozrivé signály dronu:Niektoré pokročilé systémy detekcie dronov pridali možnosti identifikácie podozrivých signálov dronov. Táto funkcia dokáže analyzovať rádiofrekvenčnú aktivitu s komunikačnými charakteristikami UAV a môže operátorom vyslať podozrivý signál UAV, aj keď nie je možné identifikovať konkrétny model. Neznáme RF signály nemusia nevyhnutne predstavovať UAV. Identifikácia podozrivého signálu je vhodnejšia ako dodatočná situačná schopnosť ako automatická klasifikácia všetkých neznámych signálov ako UAV.
3,Čo je to RF dron Detection?

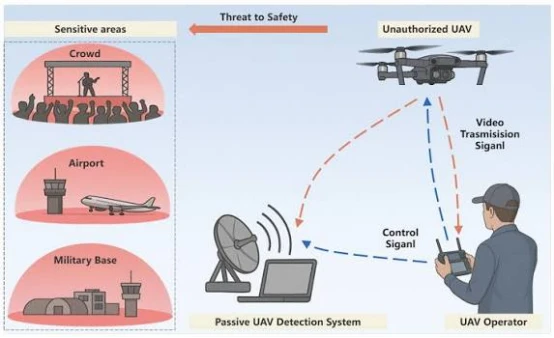

RF detekcia dronovzisťuje rádiofrekvenčnú (RF) aktivitu spojenú s dronmi monitorovaním a analýzou rádiofrekvenčných signálov.
Jednou z jeho kľúčových vlastností je, že dokáže využiť elektronické signály generované dronom na pomoc pri detekcii, namiesto toho, aby sa úplne spoliehal na vizuálne pozorovanie.
To môže byť obzvlášť cenné v situáciách, keď:
• Drony je ťažké pozorovať voľným okom;
• Operátori sú v určitej vzdialenosti od dronu;
• Počasie alebo svetelné podmienky zhoršujú vizuálne pozorovanie;
• Bezpečnostné tímy vyžadujú mobilné detekčné schopnosti;
•Veľké alebo dočasné oblasti vyžadujú monitorovanie dronmi.
Rádiofrekvenčná (RF) detekcia má tiež technické obmedzenia. Nie všetky drony generujú ľahko identifikovateľné RF signály a komplexné okolité elektromagnetické prostredia môžu ovplyvniť účinnosť detekcie. Preto by sa RF detekcia mala vo všeobecnosti považovať za nenahraditeľnú súčasť integrovaného systému detekcie dronov.
4,Prečo si vybrať ručný dronový detektor?
Jednou z najväčších výhod ručných detektorov dronov je ich mobilita.
Pevné detekčné systémy môžu pokryť špecifické oblasti na dlhšiu dobu, ale ručné zariadenia umožňujú operátorom preniesť detekčné schopnosti tam, kde sú potrebné.
Je vhodný pre:
1,Mobilné bezpečnostné hliadky:Bezpečnostný personál môže detektor nosiť počas obchôdzok so sebou.
2,Dočasné udalosti: Veľké udalosti môžu vyžadovať dočasné sledovanie dronom tam, kde nie je vhodná trvalá detekčná infraštruktúra.
3,Kľúčové oblasti:Bezpečnostné tímy môžu používať prenosné zariadenia na detekciu dronov okolo citlivých zariadení, priemyselných lokalít a zakázaných oblastí.
4,Rýchle nasadenie:Ručné zariadenia možno rýchlo nasadiť, keď sa zistí potenciálna aktivita dronu.
5,Integrácia s inými detekčnými systémami:Ručné RF detekčné zariadenia možno použiť aj v spojení s pevným radarom, kamerami, akustickými detekčnými zariadeniami alebo inýmiDetekcia UAVtechnológie.
5,Ako si vybrať ručný dronový detektor?
Pri výbere ručného dronového detektora by ste sa nemali sústrediť len na jeden parameter.
1. Frekvenčné pokrytie
Frekvenčné pokrytie je jedným z najdôležitejších ukazovateľov pre RF detektory dronov. Širší frekvenčný rozsah umožňuje zariadeniu monitorovať viac typov RF aktivity.
Napríklad AAT-H3L-D podporuje RF detekciu od 70 MHz do 6000 MHz, pričom štandardne poskytuje 12 voliteľných kľúčových frekvenčných pásiem. Okrem toho je možné podľa potrieb projektu konfigurovať ďalšie frekvenčné pásma.
2. Detekčná vzdialenosť
Detekčnú vzdialenosť ovplyvňuje niekoľko faktorov, vrátane:
•Elektromagnetické prostredie;
•Cieľový vysielací výkon;
•Konfigurácia antény;
•Budovy a prekážky;
• Okolité RF rušenie.
Nominálna detekčná vzdialenosť AAT-H3L-D je 1,5 – 2 km, ale skutočný výkon sa bude líšiť v závislosti od prostredia a cieľového vysielacieho výkonu. Menovitá vzdialenosť produktu by sa mala chápať ako odkaz na technickú špecifikáciu, nielen ako vzdialenosť, ktorú možno dosiahnuť vo všetkých prostrediach.
3. Schopnosť identifikácie dronu
Jednoduchá detekcia RF signálov nie je vždy dostatočná. Dobrýsystém detekcie dronovby tiež mala pomôcť operátorom určiť, či signál súvisí s UAV, a ak je to podporované, ďalej identifikovať model alebo typ dronu.
4. Vzdialené ID
Pre kompatibilné vysielanie dronov môže Remote ID poskytnúť ďalšie informácie. Zariadenia podporujúce rozlíšenie Remote ID môžu získať:
•Umiestnenie dronu;
•Umiestnenie pilota;
•Sériové číslo dronu;
•Ďalšie dostupné informácie o vysielaní.
5. Hľadanie smeru
Ak scenár aplikácie vyžaduje ďalšie určenie smeru pôvodu signálu, je možné zvoliť zariadenie s funkciou vyhľadávania smeru. AAT-H3L-D podporuje voliteľnú smerovú anténu s presnosťou zameriavania približne 15 stupňov . To pomáha operátorom určiť približný smer detekovaného RF signálu na-mieste.
6. Životnosť batérie a prenosnosť
Pre mobilné bezpečnostné aplikácie sú rozhodujúce váha zariadenia, veľkosť, výdrž batérie a spôsoby prenášania.
AAT-H3L-D váži menej alebo rovná 900 g a meria približne 225 × 78 × 43 mm (bez antény) s výdržou batérie 6 hodín alebo viac. Obsahuje tiež rýchlo{9}}uvoľňovaciu sponu na použitie s taktickým vybavením MOLLE.
7. Vonkajšia ochrana:Elektronické zariadenia používané vonku môžu byť ovplyvnené prachom, vlhkosťou a zmenami teploty.
AAT-H3L-D má krytie IP55 a rozsah prevádzkových teplôt od -20 stupňov do 50 stupňov .
7,Ručný lokátor RF dronov AAT-H3L-D

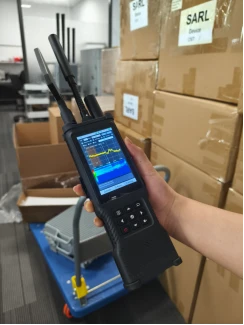

AAT-H3L-D je aručný RF dronLokátor určený na RF detekciu prenosných dronov a analýzu signálu.
Zariadenie využíva pasívnu metódu RF monitorovania, ktorá aktívne nevyžaruje RF signály počas detekcie, vďaka čomu je vhodné pre scenáre RF monitorovania vyžadujúce nízku pozorovateľnosť.
AAT-H3L-D podporuje frekvenčný rozsah 70 – 6000 MHz, pričom štandardne poskytuje 12 voliteľných kľúčových frekvenčných pásiem. Zariadenie dokáže identifikovať rôzne signály dronov, vrátane podporovaných spotrebiteľských dronov, FPV dronov a typických priemyselných dronov.
V prípade podporovaných bežných modelov môže systém ďalej analyzovať informácie, ako je model dronu, sériové číslo, umiestnenie dronu a umiestnenie pilota, pričom podporuje aj analýzu správ Remote ID.
Zariadenie obsahuje 4-palcový farebný LCD displej a integruje určovanie polohy GNSS, interakciu s mapou GIS, detekciu spektra, vibrácie a zvukové alarmy a podporuje voliteľné smerové antény.
8,GNSS mapovanie a spektrálna analýza
Praktickú hodnotu prenosných detekčných zariadení možno ďalej zvýšiť, keď sa detekčné informácie UAV skombinujú s geografickou polohou a informáciami o elektromagnetickom prostredí.

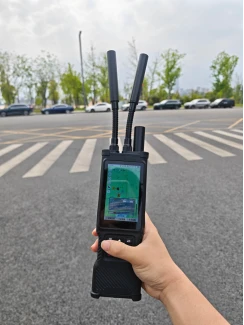

AAT-H3L-D integruje funkcie určovania polohy GNSS a interakcie s mapou GIS, čo umožňuje-zobrazenie polohy zariadenia a operácií mapy na obrazovke v reálnom čase.
1,Medzi hlavné funkcie mapy patria:
•určovanie polohy GNSS v reálnom{0}}čase;
•Zväčšovanie mapy;
•satelitná mapa;
•Štandardná mapa;
•Manuálne nastavenie polohy (nastavenie zemepisnej šírky a dĺžky);
•Režim detekcie a režim dekódovania
•DOA prístup k rozhraniu pre vyhľadávanie smeru
• Offline import mapových údajov.

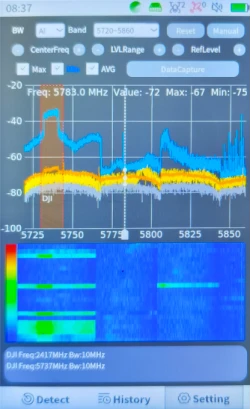

Zariadenie tiež podporuje zobrazenie frekvenčnej mapy-spektra a čas{1}}v reálnom čase.

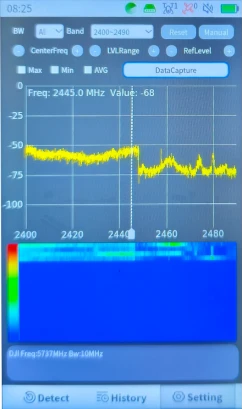

2,Funkcie spektra zahŕňajú:
•Približovanie a odďaľovanie;
•Udržanie maximálnej hodnoty;
•Podržanie minimálnej hodnoty;
•Čas-frekvenčná analýza.
AAT-H3L-D možno použiť nielen ako prenosný UAV detektor, ale aj na základné ručné monitorovanie prostredia elektromagnetického spektra.

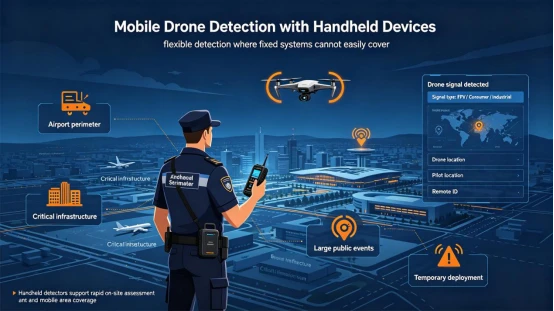

9,Aplikačné scenáre ručných UAV detektorov
Prenosné detekčné systémy UAVmožno použiť na rôzne bezpečnostné scenáre.
1,Zabezpečenie veľkých-udalostí
Bezpečnostné tímy môžu používať ručné detekčné zariadenia UAV na vonkajších podujatiach, štadiónoch, verejných zhromaždeniach a dočasne obmedzených priestoroch.
2,Hliadky Verejnej bezpečnosti
Mobilný bezpečnostný personál môže nosiť zariadenie počas hliadok na monitorovanie potenciálnej aktivity UAV bez toho, aby sa úplne spoliehal na pevnú detekčnú infraštruktúru.
3,Ochrana kľúčových oblastí
Citlivé zariadenia a dôležité oblasti môžu využívať prenosnú detekciu UAV ako dodatočný technický prostriedok na informovanie o situácii v nízkej{0}}nadmorskej výške.
4,Počítadlo{0}}aplikácií UAS
Ručné RF detektory môžu slúžiť ako komponenty detekcie a identifikácie v úplnejšom systéme Counter{0}}UAS.
Je dôležité poznamenať, že detekcia a rušenie sú rôzne funkcie. Primárnou zodpovednosťou detektora dronov je detekovať, analyzovať a identifikovať potenciálnu aktivitu dronu; to však neznamená, že samotné zariadenie má rušiace alebo iné protiopatrenia.
十,Záver: Ako si vybrať správny ručný dronový detektor?
Ručné detektory dronov poskytujú bezpečnostným tímom flexibilné, prenosné a rýchlo nasaditeľné možnosti detekcie dronov.
Pri výbere zariadenia by ste sa nemali sústrediť len na dosah detekcie. Frekvenčné pokrytie, možnosti analýzy signálu, identifikácia drona, vzdialené ID, identifikácia neznámeho signálu, vyhľadávanie smeru, mapovanie GNSS, životnosť batérie, úroveň ochrany a možnosti systémovej integrácie, to všetko výrazne ovplyvňuje hodnotu zariadenia v praktických aplikáciách.
V prípade akýchkoľvek otázok nás kontaktujte: info@alasartech-security.com
