Neautorizovaný dron môže vstúpiť do vzdušného priestoru v blízkosti letiska alebo sa priblížiť k vládnym zariadeniam, energetickej infraštruktúre, vojenským základniam, väzniciam, priemyselným parkom alebo veľkým verejným podujatiam. V niektorých prípadoch môže predstavovať priamu hrozbu pre bezpečnosť personálu a kritickú infraštruktúru. „detekcia dronov“ už nie je jedinou požiadavkou.
Dôležitejšia otázka znie: akonáhle je dron detegovaný, ako sa s ním dá efektívne legálne, bezpečne a kontrolovane zaobchádzať? Toto je presne dôvodsystémy rušenia dronovdostali do centra pozornosti.

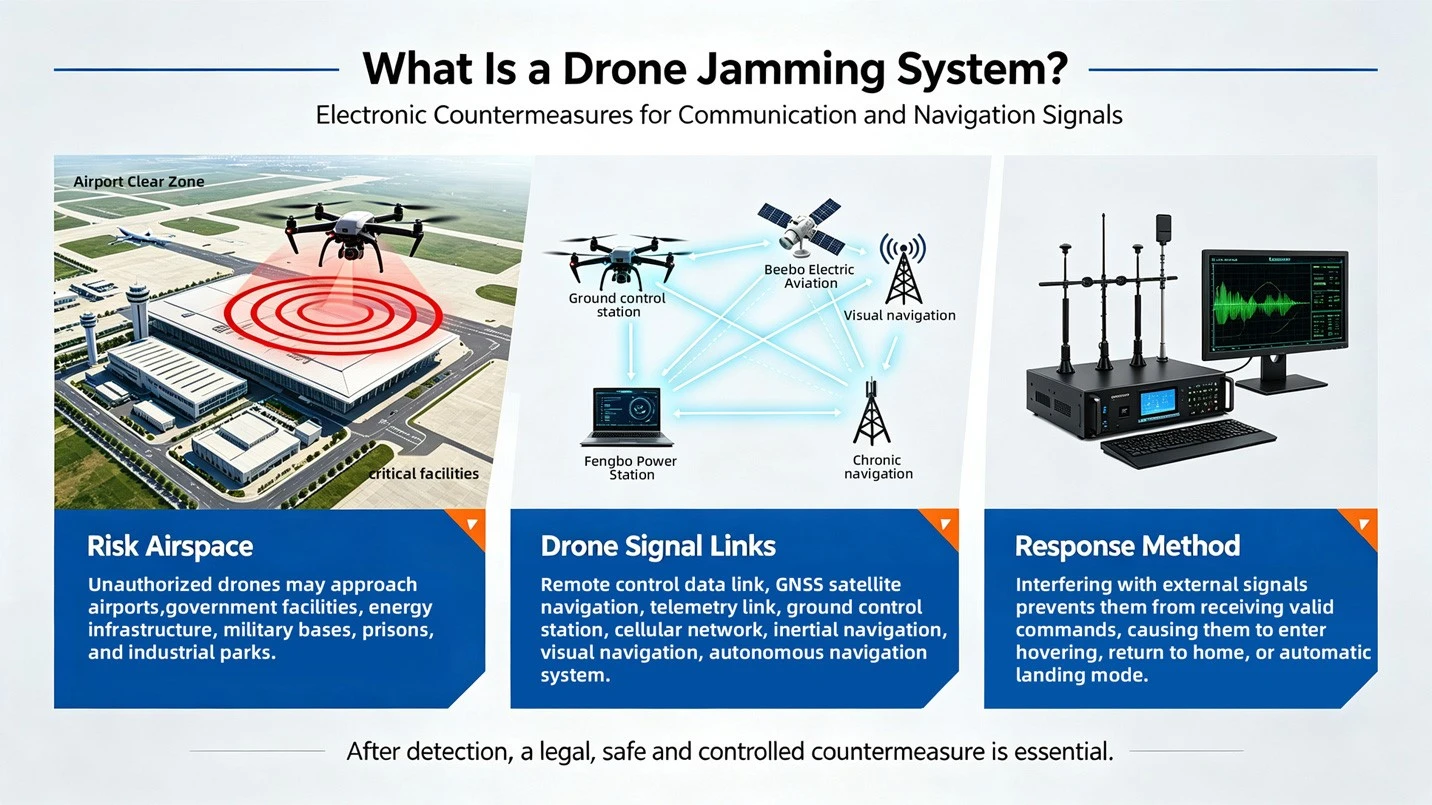

Čo je asystém rušenia dronov?
Rušiace systémy bezpilotných lietadiel (UAV) sú elektronické protiopatrenia používané na rušenie komunikačných alebo navigačných signálov bezpilotných lietadiel (UAV) a sú dôležitou súčasťou moderných proti{0}}systémov UAV.
UAV zvyčajne nefunguje úplne nezávisle.
V závislosti od typu UAV, misie a architektúry riadenia letu sa môže spoliehať na:
• Diaľkové ovládanie a komunikácia cez dátové spojenie;
• GNSS satelitná navigácia;
• Telemetrické prepojenie;
• Pozemná kontrolná stanica;
• Mobilné alebo iné bezdrôtové siete;
• Inerciálny navigačný systém;
• Vizuálny navigačný systém;
• Vzdušný autonómny letový systém.
Silné rušenie ktoréhokoľvek z týchto kritických externých signálov môže narušiť normálnu prevádzku dronu. Keď sa preruší komunikačné spojenie medzi dronom a operátorom, dron nemusí byť schopný prijímať efektívne riadiace príkazy. Niektoré drony môžu vstúpiť do vznášajúceho sa stavu; niektorí môžu vykonať postup návratu-na-domov; niektoré môžu pristáť automaticky; a drony so silnými autonómnymi schopnosťami môžu dokonca pokračovať v plnení svojich úloh spoliehajúc sa na svoje palubné navigačné systémy. Preto pri vyhodnocovaní systému rušenia dronov skutočne dôležitá otázka znie: „Dokáže spoľahlivo identifikovať a účinne čeliť cieľovým dronom za legálnych, kontrolovateľných a bezpečných podmienok a zároveň minimalizovať dopad na okolité bežné komunikačné a navigačné systémy?“ Toto je skutočný problém, ktorý potrebuje moderné C{5}}}}}}

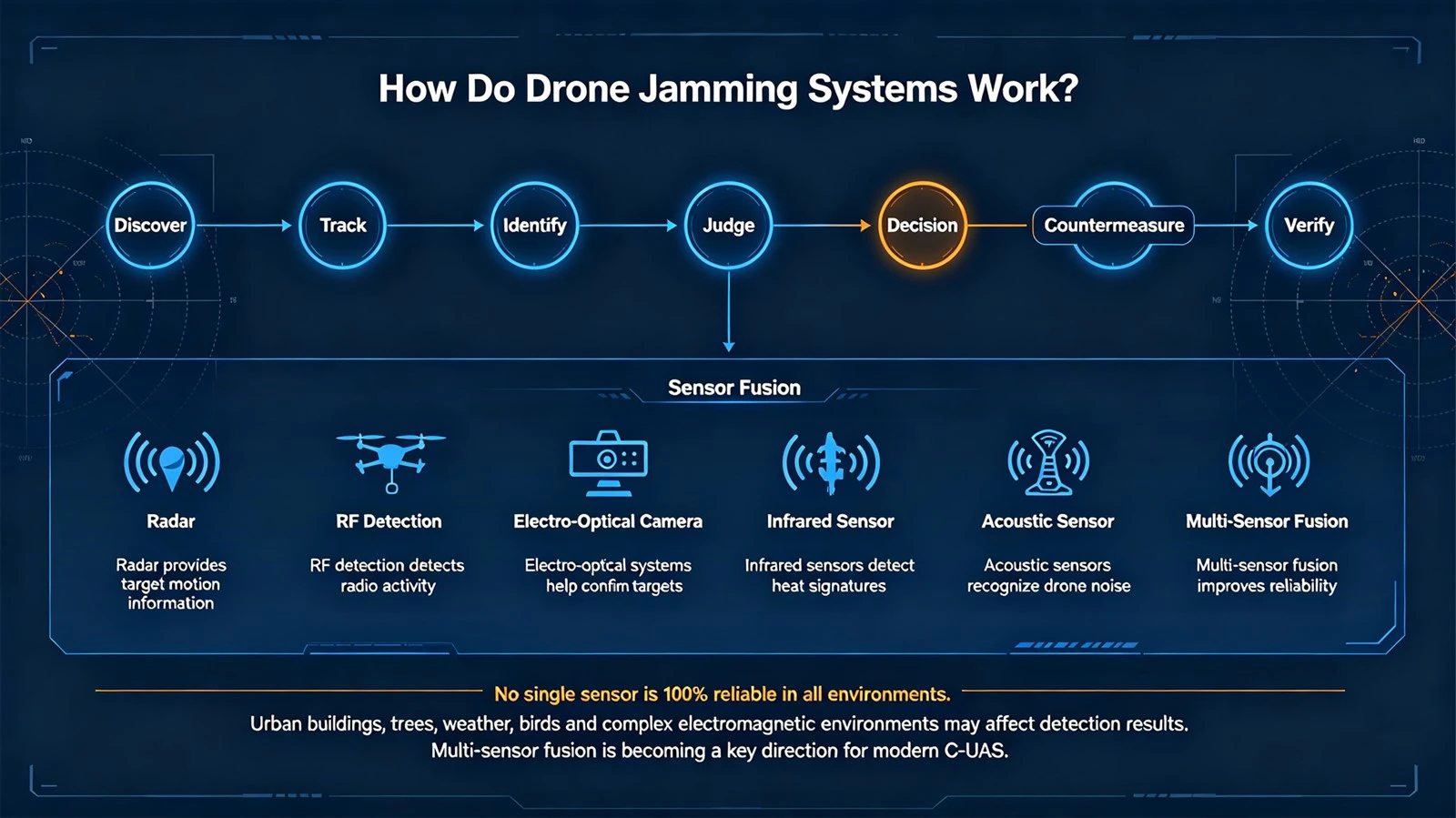

Ako fungujú systémy rušenia dronov?
Z makrohľadiska sa vyspelý počítací-systém dronov zvyčajne riadi týmto procesom:
Objaviť → Sledovať → Identifikovať → Sudca → Rozhodnutie → Protiopatrenie → Overiť
Rušiace zariadenia sú zvyčajne umiestnené vo fáze „protiopatrení“. Systém musí najprv určiť prítomnosť dronov vo vzdušnom priestore.
Medzi bežné technológie detekcie dronov patria:
• radar;
• RF detekcia;
• elektro-optické fotoaparáty;
• infračervené senzory;
• akustické senzory;
• fúzia viacerých{0}senzorov.
• Každý senzor má svoje výhody.
Napríklad radar poskytuje informácie o pohybe cieľa; RF detekcia môže detekovať rádiovú aktivitu generovanú dronmi; a elektro-optické systémy môžu operátorom pomôcť potvrdiť ciele. žiadny jeden snímač nemôže byť 100% spoľahlivý vo všetkých prostrediach.
Mestské budovy, stromy, počasie, vtáky a zložité elektromagnetické prostredie môžu ovplyvniť výsledky detekcie. fúzia viacerých{1}senzorov sa stáva dôležitým smerom vývoja moderných C-UAS (Continuous Adaptive Systems).

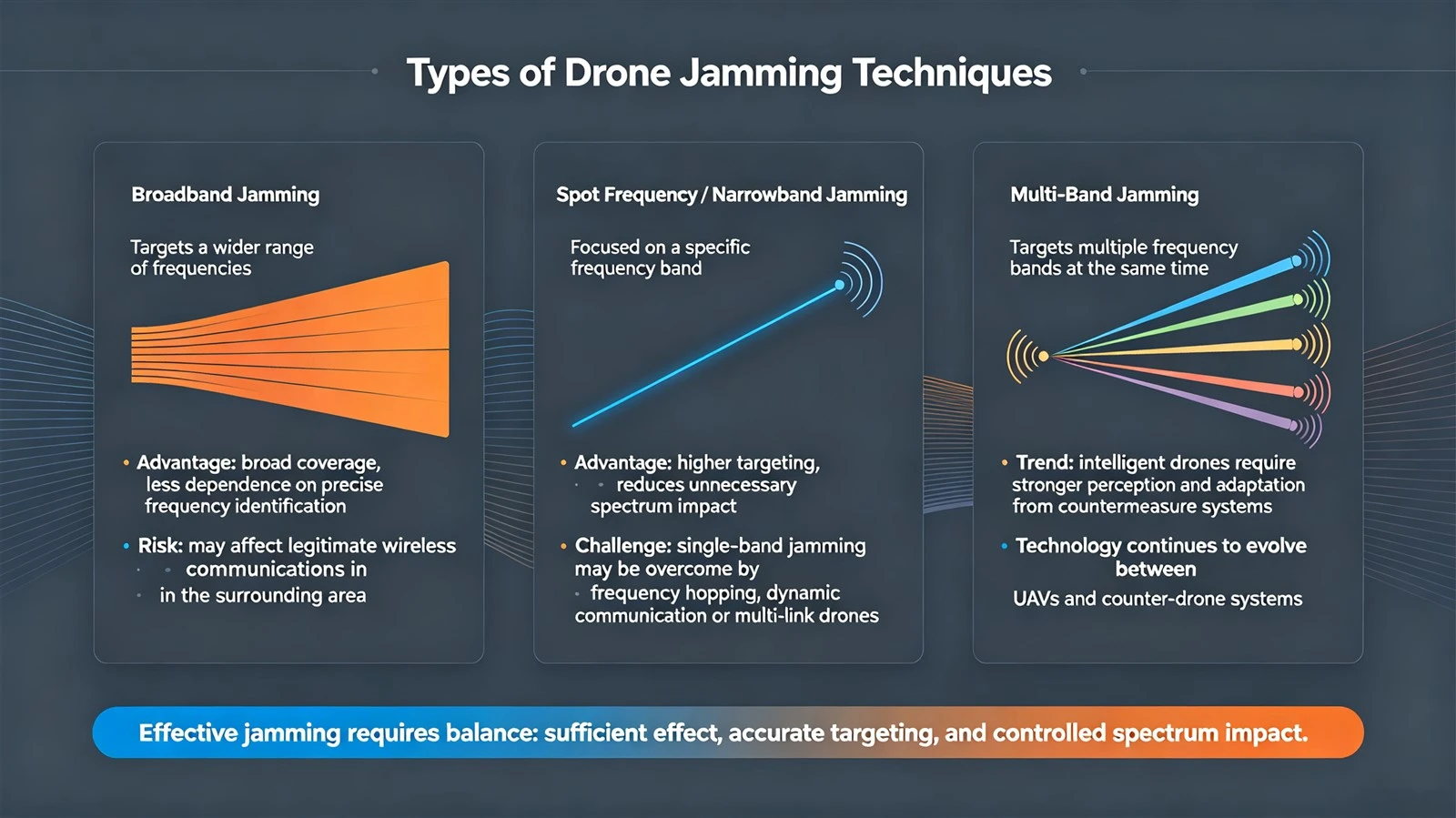

Aké sú typyrušenie dronutechniky?
Z technického hľadiska možno RF rušenie klasifikovať rôznymi spôsobmi.
1,Širokopásmové rušenie:Širokopásmové rušenie sa zameriava na širší rozsah frekvencií. Jeho výhoda spočíva v relatívne širokom pokrytí bez toho, aby sa úplne spoliehalo na presnú identifikáciu komunikačnej frekvencie cieľa. čím širší je rozsah rušenia, tým vyššie je riziko ovplyvnenia legitímnej bezdrôtovej komunikácie v okolí. širokopásmové rušenie nie je len otázkou „čím silnejšie, tým lepšie“.
2, Bodová frekvencia alebo úzkopásmové rušenie:V porovnaní so širokopásmovým rušením je úzkopásmové rušenie viac zamerané na konkrétne frekvenčné pásmo. Výhodou tohto prístupu je jeho väčšie zacielenie a potenciál znížiť zbytočný dopad na spektrum.
Ak cieľový dron využíva technológie, ako je preskakovanie frekvencie, dynamická komunikácia alebo viac{0}}linková komunikácia, jednopásmové rušenie môže čeliť väčším výzvam.
3,Multi{1}}jamovanie pásiem:Niektoré systémy proti{0}}dronov môžu súčasne zacieliť na viacero frekvenčných pásiem.
Odzrkadľuje to dôležitý trend: Medzi dronmi a proti{0}}systémami dronov vzniká nepretržitá technologická hra.
Čím inteligentnejší je dron, tým silnejšie sú schopnosti vnímania a adaptácie, ktoré vyžaduje systém protiopatrení.
Aký je rozdiel medzi rušením dronov, rušením GNSS a spoofingom?
Pri diskusii o protiopatreniach dronov sa „rušenia“ a „spoofing“ často objavujú spoločne. Nejde o rovnakú technológiu. Pochopenie rozdielov medzi nimi je základom pre pochopenie technológie elektronického boja dronov.
1. Rušenie RF komunikácie
RF rušenie sa primárne zameriava na bezdrôtové komunikačné spojenia. Drony si zvyčajne potrebujú vymieňať informácie s pozemnými riadiacimi stanicami alebo operátormi prostredníctvom rádiových spojení. Ak je komunikačné spojenie vážne rušené, kvalita komunikácie sa môže zhoršiť, čo v konečnom dôsledku zabráni dronu spoľahlivo prijímať alebo vysielať dáta.
Spoločnosť Doodle Labs popisuje rušenie rádiových frekvencií dronu ako úmyselné rušenie komunikačných signálov medzi dronom a operátorom, čo môže viesť k prerušeniam komunikácie a zníženiu schopností misie. Z pohľadu proti-dronu to znamená: Zasahovanie do „komunikačných schopností“ dronu môže byť prostriedkom na narušenie jeho schopností vykonávať misiu.
Rušenie GNSS sa primárne zameriava na signály satelitnej navigácie. GNSS zahŕňa GPS a ďalšie globálne navigačné satelitné systémy. Mnohé drony sa spoliehajú na GNSS pri určovaní polohy, navigácii, letu v bode a udržiavaní polohy. Keď sú signály GNSS zablokované, drony nemusia byť schopné pokračovať v získavaní spoľahlivých informácií o polohe, rýchlosti a čase.
UAV Navigation poukazuje na to, že signály GNSS môžu byť ovplyvnené rôznymi faktormi vrátane prírodných živlov, technických problémov a ľudského zásahu. Zámerné rušenie môže spôsobiť, že drony závislé od GNSS- stratia svoje navigačné schopnosti. Rušenie RF primárne ovplyvňuje komunikáciu, zatiaľ čo rušenie GNSS primárne ovplyvňuje navigáciu. Aj keď obe sú formami elektronického rušenia, ovplyvňujú rôzne ciele.
Čo je spoofing GNSS?
Jadro rušenia spočíva v „zabránení vám prijímať skutočné signály“, zatiaľ čo klamstvo „prinúti vás prijímať falošné signály a mylne sa domnievať, že sú skutočné“. Spoofing GNSS alebo spoofing satelitnej navigácie sa vzťahuje na generovanie alebo používanie falošných navigačných signálov, ktoré spôsobujú, že prijímacie zariadenie vypočítava nesprávne informácie o polohe, rýchlosti alebo čase.
Odborníci na navigáciu s dronmi poukazujú na to, že klamanie je zložitejšie ako jednoduché rušenie, pretože sa pokúša oklamať prijímač GNSS, čo spôsobí, že systém získa nesprávne údaje o polohe. Zasahovanie zvyčajne znamená „neschopnosť získať informácie“, zatiaľ čo klamanie môže znamenať „získanie nepravdivých informácií“. Pre autonómne letové systémy sú riziká týchto dvoch scenárov úplne odlišné.

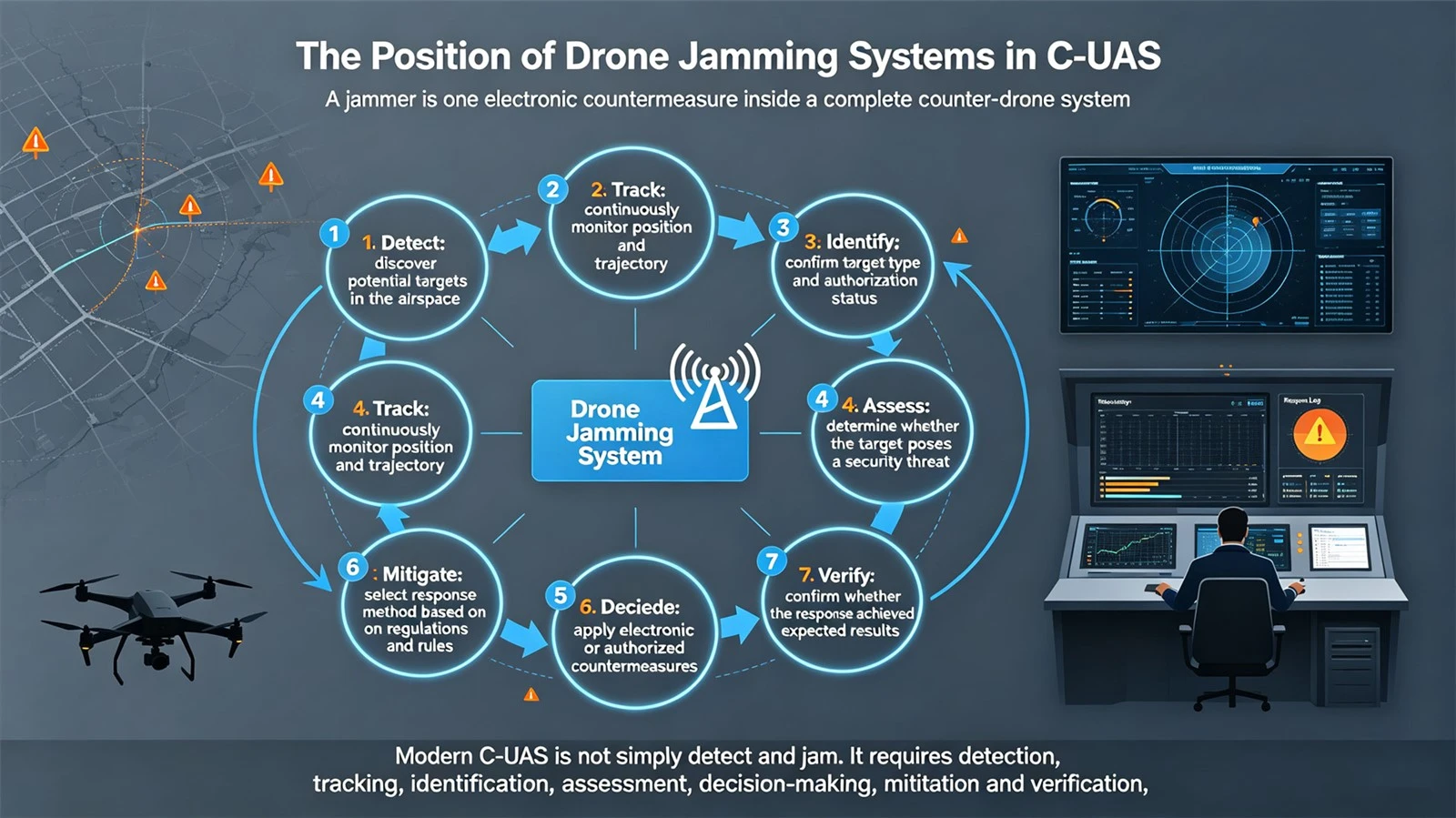

Postavenie systémov rušenia dronov v systémoch proti{0}}UAV
Moderné C-UAS by sa nemalo chápať ako „rušička dronov“. Systém rušenia dronov elektronické protiopatrenie v rámci systému C-UAS.
Kompletný anti{0}}dronový systém je nasledujúci:
1. Detekcia – Objavovanie potenciálnych cieľov vo vzdušnom priestore.
2. Trať – Nepretržité sledovanie polohy a trajektórie cieľa.
3. Identifikovať – Určenie, či je cieľom dron a či ide o autorizovaný cieľ.
4. Posúdiť – určenie, či cieľ predstavuje bezpečnostnú hrozbu.
5. Rozhodnite sa – Výber spôsobu reakcie na základe predpisov, pravidiel misie a situácie na mieste.
6. Zmiernenie – Prijatie elektronických alebo iných protiopatrení, ak je to povolené.
7. Overiť – Potvrdenie, či protiopatrenia dosiahli očakávané výsledky.
Tento proces je viac v súlade s vývojovým smerom moderného C-UAS než len „detekcia drona → aktivácia rušičky“.

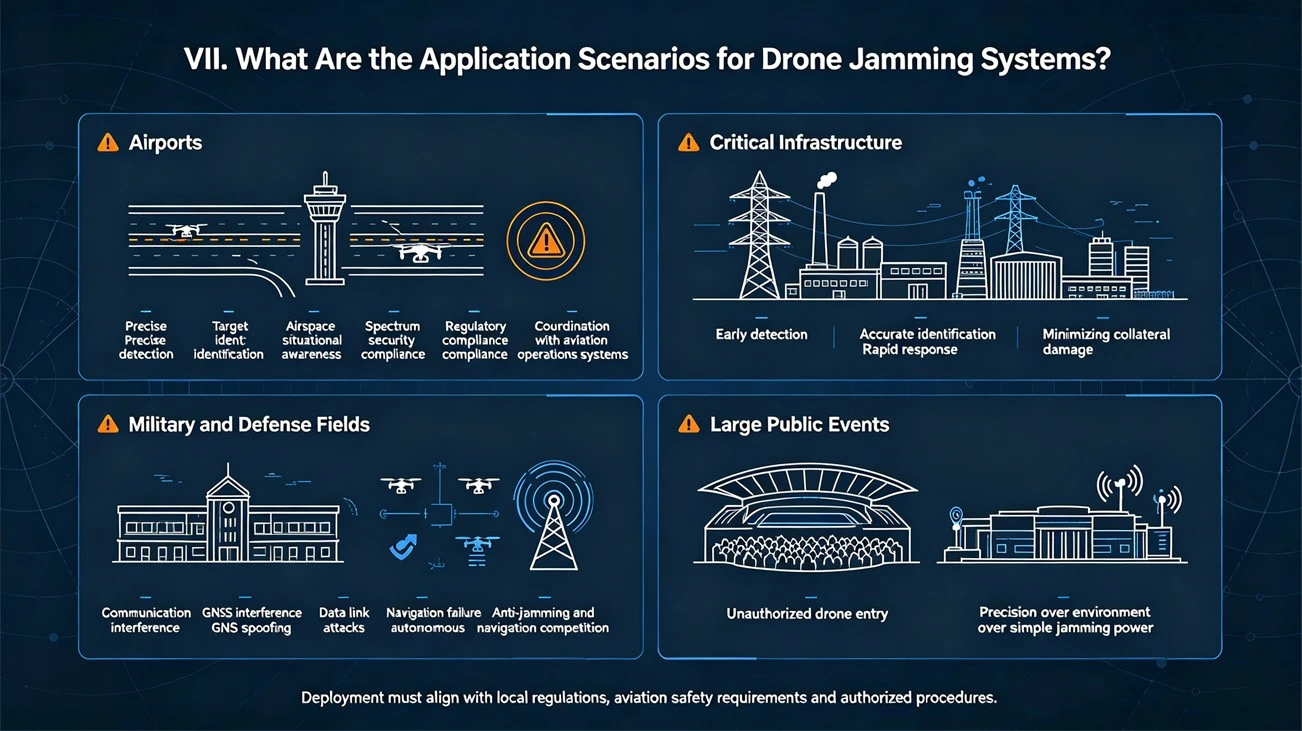

Na čo slúžia scenáre aplikácierušenie dronusystémy?
1. Letiská
Letiská patria medzi najcitlivejšie miesta na aplikáciu proti{0}}dronovej technológie.Drony vstupujúce do vzdušného priestoru v blízkosti letísk spôsobujú nielen bezpečnostné problémy, ale môžu tiež priamo prerásť do problémov leteckej bezpečnosti. Systémy dronov na letiskách- sa preto zvyčajne zameriavajú na tieto aspekty:
Presná detekcia;
· Identifikácia cieľa;
· informovanosť o situácii vo vzdušnom priestore;
· Bezpečnosť spektra;
· Súlad s predpismi;
· Povolené protiopatrenia;
· Koordinácia so systémami leteckej prevádzky.
FAA tiež venuje osobitnú pozornosť problémom s bezpečnosťou letectva a rádiovým rušením, ktoré môže spôsobiť technológia C-UAS, a zdôrazňuje, že nasadenie súvisiacich technológií musí byť v súlade s platnými federálnymi zákonmi a požiadavkami na bezpečnosť letectva.
2. Kritická infraštruktúra
Energia, energia, komunikácia, priemysel a iná kritická infraštruktúra sa môžu stať dôležitými scenármi pre bezpečnostnú ochranu dronov.
Základnou požiadavkou pre tieto zariadenia zvyčajne nie je len „zostrelenie dronov“, ale skôr:
Včasná detekcia + presná identifikácia + rýchla reakcia + minimalizácia vedľajších škôd.
3. Vojenské a obranné polia
Vojenské prostredie je dôležitou oblasťou použitia technológie elektronického boja.
V zložitých elektromagnetických prostrediach môžu drony čeliť:
* Komunikačné rušenie;
* GNSS rušenie;
* GNSS spoofing;
* Útoky na dátové spojenie;
* Zlyhanie navigácie.
Medzitým vojenské bezpilotné lietadlá neustále zdokonaľujú svoje schopnosti proti rušeniu{0}} a autonómnu navigáciu.
Preto medzi oboma stranami vznikla typická technologická súťaž.
4. Veľké verejné podujatia
Športové podujatia, hudobné festivaly, vládne podujatia a iné veľké verejné podujatia môžu čeliť problému neoprávneného vstupu dronov.
veľké udalosti zvyčajne zahŕňajú veľký počet bezdrôtových zariadení. v tomto prostredí sa systémy proti{1}}dronov musia zamerať najmä na:
* Presnosť, namiesto jednoduchej snahy o rušenie.

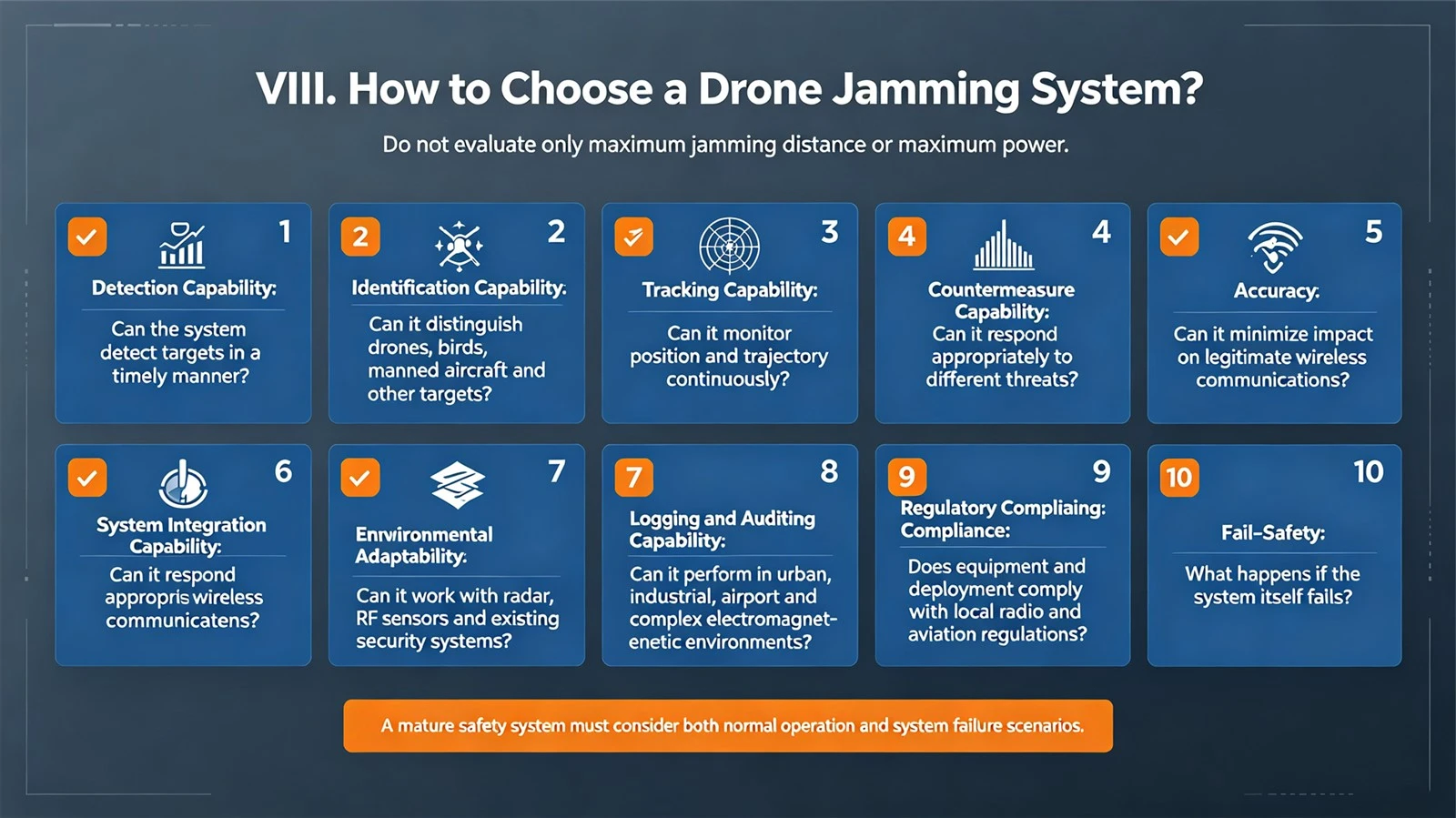

Ako si vybrať systém na rušenie dronov?
Ak spoločnosť alebo organizácia hodnotí zariadenie C-UAS, neodporúča sa pozerať len na „maximálnu vzdialenosť rušenia“ alebo „maximálny výkon“ uvedenú v špecifikáciách produktu.
Primeranejšia metóda hodnotenia by mala zahŕňať tieto aspekty:
1.Schopnosť detekcie:Dokáže systém odhaliť ciele včas?
2.Identifikačná schopnosť:Dokáže presne rozlíšiť medzi dronmi, vtákmi, pilotovanými lietadlami a inými cieľmi?
3. Možnosť sledovania:Dokáže nepretržite monitorovať polohu a trajektóriu dronu?
4.Schopnosť protiopatrenia:Dokáže systém poskytnúť vhodné reakcie na rôzne typy hrozieb?
5.Presnosť:Dokáže minimalizovať dopad na okolitú legitímnu bezdrôtovú komunikáciu?
6.Schopnosť integrácie systému:Môže fungovať v spojení s radarom, RF senzormi, kamerami a existujúcimi bezpečnostnými systémami?
7.Prispôsobivosť k životnému prostrediu:Dokáže udržať výkon v mestských oblastiach, priemyselných zónach, na letiskách a v zložitých elektromagnetických prostrediach?
8. Možnosť protokolovania a auditu:Môže systém zaznamenať detekciu, úsudok, odpoveď a výsledky? 9. Súlad s predpismi
Sú zariadenia a plán nasadenia v súlade s miestnymi rádiovými a leteckými predpismi?
9. Súlad s predpismi
Je zariadenie a plán nasadenia v súlade s miestnymi regulačnými požiadavkami pre rádiové a letecké spojenie?
10. Fail{0}}Bezpečnosť
Čo sa stane, ak samotný systém zlyhá?
Vyspelý bezpečnostný systém by nemal brať do úvahy len: „Čo môže systém robiť, keď beží normálne?“
Malo by sa tiež zvážiť: "Čo sa stane, ak systém zlyhá?"
FAQ: Bežné otázky o systémoch rušenia dronov
1,Čo je to systém rušenia dronov?
Systém rušenia dronov je protiopatrenie, ktoré využíva technológiu elektronického rušenia na ovplyvnenie komunikačných alebo navigačných signálov dronov. Často sa používa ako súčasť úplnejšieho počítadla-dronový systém (C-UAS).
2,Môže rušička dronu spôsobiť pád dronu?
Nie nevyhnutne.
Správanie dronu po zásahu do komunikácie alebo navigácie závisí od jeho systému riadenia letu, komunikačnej architektúry, navigačného systému a logiky ochrany--spojenia. Niektoré drony sa môžu vrátiť domov, vznášať sa alebo pristáť, alebo môžu pokračovať v autonómnom lietaní.
3,Aký je rozdiel medzi Jammingom a Spoofingom?
Základným princípom rušenia je blokovať alebo znižovať dostupnosť skutočných signálov; Spoofing sa na druhej strane pokúša oklamať prijímací systém falošnými signálmi, čo spôsobuje, že získava nesprávne informácie o polohe alebo navigácii.
4,Môže rušenie dronu ovplyvniť iné zariadenia?
Je to možné. Pretože rádiové spektrum je zdieľané prostredie, nekontrolované rušenie RF môže ovplyvniť iné legitímne komunikačné alebo navigačné systémy v okolí. Praktické nasadenia preto musia plne zohľadňovať správu spektra, bezpečnosť letectva a miestne predpisy.
5,súsystémy rušenia dronovlegálne?
Nie je to jednoduchá záležitosť. Ich zákonnosť závisí od zákonov krajiny alebo regiónu, kde sa používajú, od typu zariadenia, použitého frekvenčného pásma, miesta nasadenia, používateľa a od toho, či má príslušné oprávnenie. Preto by sa podniky alebo jednotlivci mali pred použitím takéhoto zariadenia poradiť s miestnymi regulačnými agentúrami a profesionálnymi právnymi poradcami.
Vyhlásenie: Tento článok slúži len na informačné účely a neposkytuje právne ani praktické rady týkajúce sa protiopatrení dronov a bezpečnosti vzdušného priestoru. Predpisy týkajúce sa vysokofrekvenčného rušenia a anti{1}}dronových zariadení sa líšia v závislosti od regiónu; skutočné nasadenie musí byť v súlade s miestnymi zákonmi a musí ho vykonávať autorizované profesionálne organizácie.
