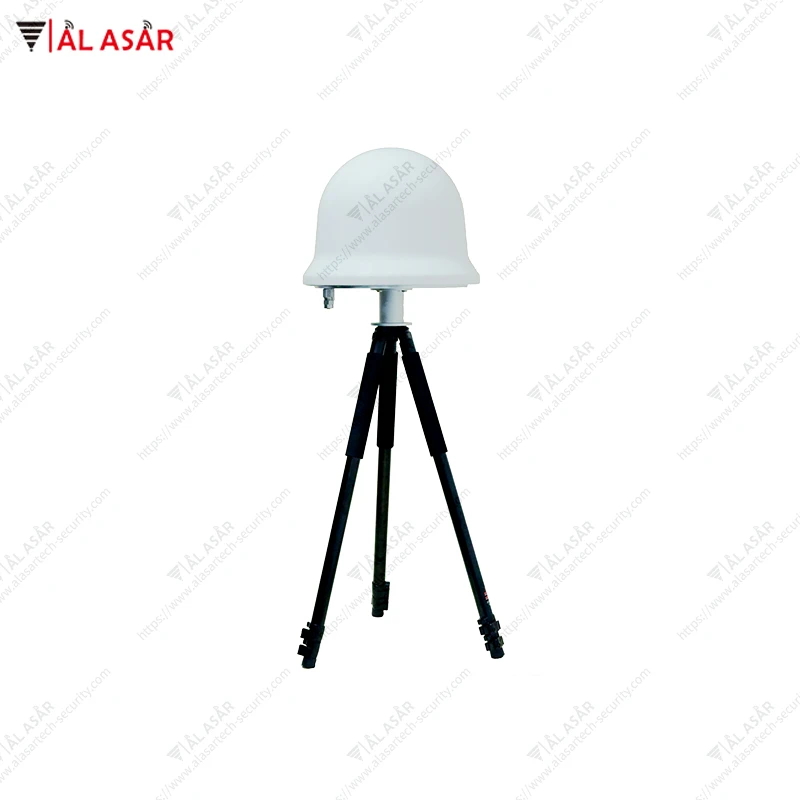

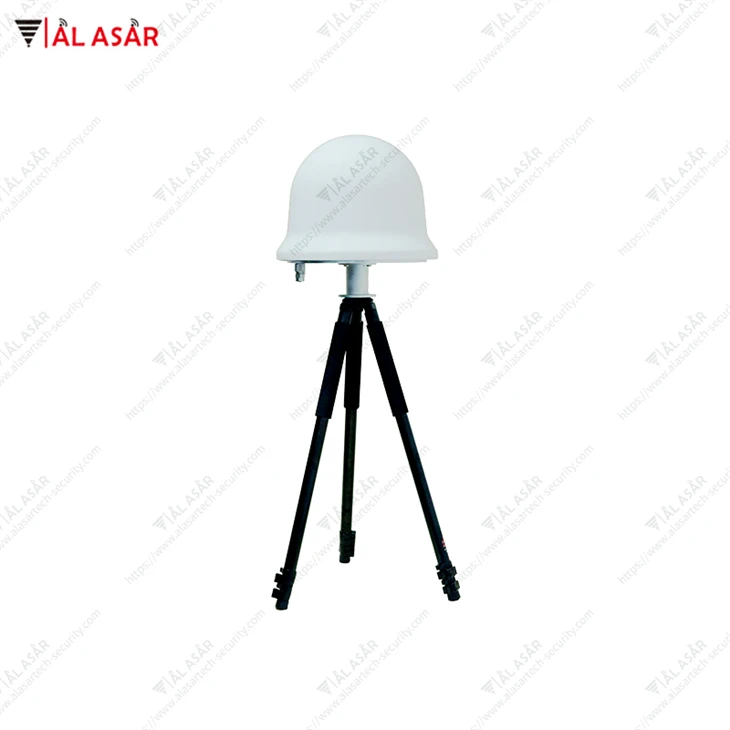

Predstavenie výrobku

Navigačné klamné zariadenie UAV simuluje a vysiela klamný signál UAV navigácie, ktorý je úplne konzistentný so signálom navigačného satelitu na obežnej dráhe, a spoofuje polohu, rýchlosť a čas dronov.

V spojení s informáciami o polohe a dráhe UAV v reálnom čase poskytovanými radarom a inými detekčnými zariadeniami systém dynamicky upravuje súradnice polohy návnady, aby prinútil UAV letieť na určené miesto a pristáť.

Navigačné klamné zariadenie UAV pozostáva z hostiteľa, napájacieho zdroja a softvérovej platformy na správu.

Mnie je funkcia

Systém dokáže odlákať určovanie polohy dronov, ktoré sa spoliehajú na satelitné navigačné systémy BDS/GPS/GLONASS/GALILEO. Pomocou lokalizačnej návnady a iných metód môže dosiahnuť cieľ prinútiť dron pristáť, odohnať ho, nalákať na určené miesto a zabrániť mu vzlietnuť v rámci obranného pásma.

⚫ S automatickou obranou proti dronom na veľké vzdialenosti za každého počasia

⚫ S funkciami, ako je vynútené pristátie, smerové vypudenie, indukcia kurzu a zákaz letu

⚫ S funkciou obrany proti rojom dronov

⚫ Môže vysielať návnady, ktoré umožňujú dronom vykonávať kruhový pohyb, lineárny pohyb, rovnomerný pohyb, pohyb s premenlivou rýchlosťou, zakrivený pohyb a iné trajektórie

⚫ Oneskorenie kanála satelitného signálu je nastaviteľné tak, aby zodpovedalo polomeru návnady, aby sa dosiahol najlepší efekt návnady

⚫ Integrovaný satelitný prijímač, synchronizovaný s časom satelitu na obežnej dráhe

⚫ S funkciami autotestu a výstupom stavu automaticky hlási príkazovému a riadiacemu systému, keď dôjde k poruche

⚫ Nastaviteľný výstupný výkon, nastavenie obrannej vzdialenosti

⚫ Riadenie parametrov a funkcií podporuje dokovanie protokolu rozhrania, podporuje integráciu systému a sekundárny vývoj

⚫ S možnosťou pripojenia viacerých zariadení k internetu, hierarchického riadenia a regionálnej kontroly a obrany

⚫ S funkciou prepojenia s detekciou spektra, zariadením na potlačenie rušenia a radarom môže dosiahnuť 24-hodinovú bezpilotnú prevádzku

⚫ Softvér: Poskytnite protokol rozhrania pre integrovaný vývoj

Technické ukazovatele

Navigačná návnada podporuje simuláciu signálov navigačných satelitov GPS, BDS, GLONASS a GAL. Ukazovatele výkonnosti sú nasledovné:

Frekvencia príjmu a vysielania signálu: frekvencia výberu používateľa

Zoznam konfigurácie frekvencie signálu produktu

Satelitný systém	Frekvenčné pásmo	Stredný frekvenčný bod (MHz)	Šírka pásma
Bod štandardnej frekvencie
BDS	B1I	1561.098	±2,046 MHz
GPS	L1 C/A	1575.42	± 1,023 MHz
GLONASS	L1	1602	1598.0625-1605.375 MHz
Voliteľný frekvenčný bod
GPS	L2	1227.6	±1,023 MHz
BDS	B1C	1575.42	±16,368 MHz
	B2I	1207.14	±2,046 MHz
	B3I	1268.52	±10,23 MHz
GLO	L2	1246	1242.9375-1248.625 MHz
GAL	E1	1575.42	±12,276 MHz

⚫ Výstupný výkon signálu v každom frekvenčnom bode: menší alebo rovný -5dBm

⚫ Rozsah nastavenia výkonu: 80 dB

⚫ Rozlíšenie nastavenia výkonu: 0,5 dB

⚫ Presnosť simulácie polohy: menšia alebo rovná 1 m

⚫ Presnosť rýchlosti: menšia alebo rovná 0,5 m/s (RMS)

⚫ Presnosť synchronizácie času:<20ns

product-440-326

Ukazovatele výkonu Verzia so 4 frekvenčnými bodmi

Nie	Položka	Technické špecifikácie
1	Frekvenčná tolerancia	<±2*10-6
2	Vysielané falošne	<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz)
3	Frekvenčný rozsah (MHz)	GPS L1: 1574,40 ~ 1576,44 BDS B1:1559,05~1563,14 GLO L1:1597,55~1605,89 GAL E1:1563,14~1587,70
4	Šírka obsadeného pásma (MHz)	GPS L1: Menšie alebo rovné 2,046 BDS B1: menšie alebo rovné 4,092 GLO L1: Menšie alebo rovné 8,34 GAL E1: Menšie alebo rovné 24,552
5	Potlačenie mimo pásma	±200KHz Menej alebo rovné 40dB, ±500KHz Menej ako alebo rovné 45dB
6	Ekvivalentný izotropný vyžiarený výkon	20W
7	Vzdialenosť aktívnej obrany	Polomer 5-8 km
8	Spustiť efekt	＜10s
	Synchronizácia signálu	Simulovaná synchronizácia efemeridových signálov satelitnej navigácie a presnosť synchronizácie času 3 minúty＜1us
10	Funkcia bezpečnej šifrovanej dátovej komunikácie	Podporuje prenos údajov medzi modulom zabezpečenej šifrovanej dátovej komunikácie a platformou na správu informácií, pričom spĺňa požiadavky „Testovacieho príkladu{0}}testovacieho príkladu protokolu protiopatrenia rádiového zariadenia pre bezpilotné lietadlo“
	Oklamaný čas odozvy	<10s (within effective range)
	Efektívny uhol návnady:	horizontálne: 360 stupňov, vertikálne: 0-90 stupňov
	Počet bezpilotných lietadiel, ktorým sa má čeliť súčasne	Neobmedzené
	Teplotná adaptabilita	Pracovná teplota: -40 stupeň -+70 stupeň, Skladovacia teplota: -50 stupeň -+80 stupeň
	Prispôsobivosť relatívnej vlhkosti Vlhkosť	10%~75% (22 degrees), >=95 % (45 stupňov)
	Vibrácie	Antivibračný výkon je v súlade s požiadavkami prostredia kamiónovej cestnej dopravy v GJB 150.16A-2009
	stupeň ochrany	IP65
	Trieda odolná voči výbuchu	EX nA IIC T6 Gc
	Výkon ochrany pred bleskom	spĺňa požiadavky úrovne 3 v GB/T17626.5-2019
	Zdroj	AC 220V
	Diaľkové ovládanie	RJ45
	Rozmer	411 × 411 × 370 mm (bez statívu)
	Hmotnosť	15 kg
