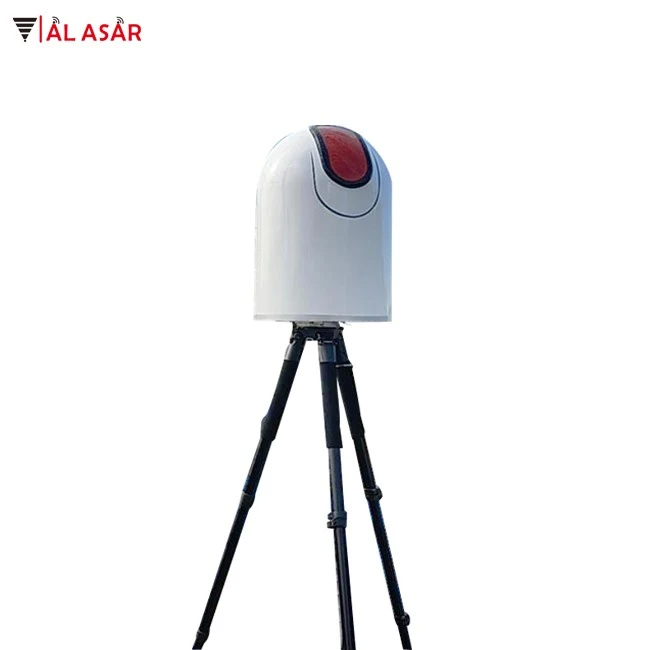

Anti drone detekčný systém

Položka

Parametre

Podjednotka detekčného a rušiaceho zariadenia

1.1 Frekvenčný rozsah detekčného prijímača: 10MHz ~ 6 GHz

Šírka pásma 1.2 Šírka pásma v reálnom čase: 480 MHz

1.3 Štyri rušivé pásma

1.3.1 900-930MHz (priemyselný dron) 20W

1.3.2 1559- 1610MHz (rušenie GPS) 10W

1.3.3 2400 -2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Vzdialenosť detekcie a rušenia

1.4.1 Detekčná vzdialenosť: 3-5KM (mestské prostredie); 6-12KM (predmestské obzvlášť otvorené prostredie)

1.4.2 Vzdialenosť zaseknutia: 1-1,5 KM (vysoká 100 metrov);

1.5 Presnosť detekcie: 9,3° (údaje zo správy o skúške)

1.6 Anténa

1.6.1 Frekvenčný rozsah: 380MHz - 6 GHz

1.6.2 Horizontálny detekčný uhol: 0°- 360°

1.6.3 Vertikálny detekčný uhol: -30°- +90°

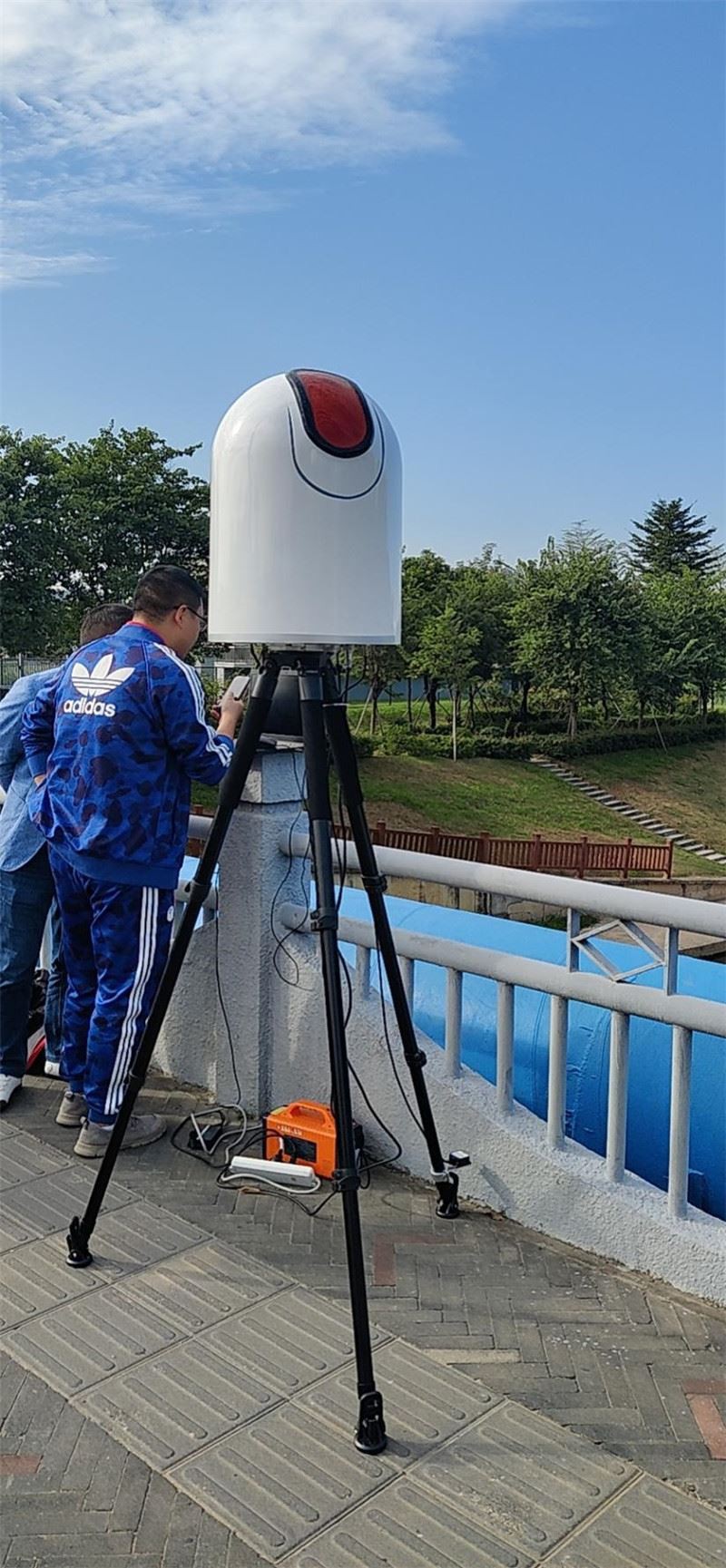

1.7 Celý stroj (zariadenie je integrovaným detekčným a protiopatrovacím zariadením)

1.7.1 Maximálna spotreba energie: 300 W

1.7.2 Pracovná teplota: -20°~+60°

1.7.3 Skladovacia teplota: -40°~+70°

1.7.4 Hmotnosť: 12,25 KG

1.7.5 Veľkosť: priemer 400 mm * výška 555 mm

Konzola antény

2.1 Hmotnosť:4,32 KG

2.2 Veľkosť: priemer 260 mm* uzavretá výška 923 mm

Počítač

Notebook, myš, adaptér, sieťový kábel. (môže byť pripojený k centrálnemu ovládaciemu displeju HDMI)

Softvér a funkcie systému frekvenčného spektra

4.1 Identifikácia a umiestnenie dronu: Pomocou detekcie rádiového spektra dokáže identifikovať a lokalizovať 8 modelov DRONE súčasne, automaticky vyskakovať okno s výsledkami detekcie, identifikovať obrázok DRONE, zobraziť model DRONE, azimut, použiť frekvenciu, úroveň a vzdialenosť, zmiznutie dronu automaticky vymaže a zmení usporiadanie výsledkov detekcie.

4.2 Rýchla identifikácia a umiestnenie: čas identifikácie<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Zoznam výsledkov detekcie: V zozname sa zobrazí dron a model, čas, azimut a informácie o vzdialenosti a môže sa exportovať ako zostava.

4.4 Polohovanie jednej stanice: Pomocou detekcie rádiového spektra je možné zhruba merať vzdialenosť medzi dronom a operátorom pomocou zložitých algoritmov v podmienkach jednej stanice a jedného miesta.

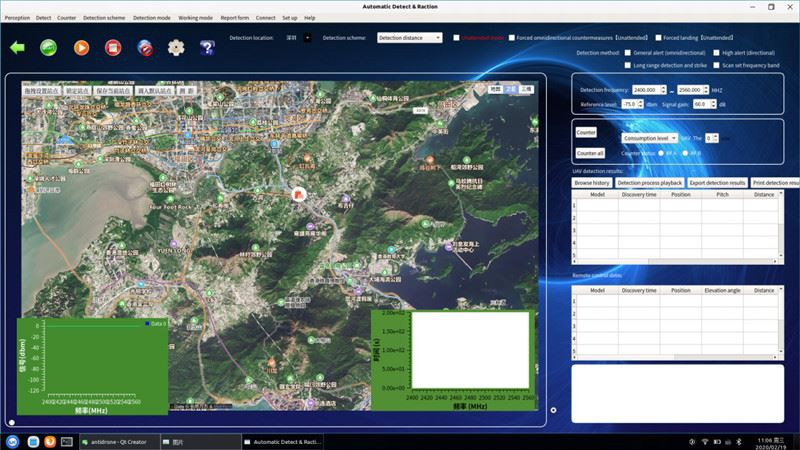

4.5 Funkcia zobrazenia mapy: Zobrazenie polohy dronu a operátora na 2D (3D) mape a zobrazenie údajov, ako je zemepisná šírka, dĺžka a vzdialenosť. Funkcia zobrazenia mapy: Zobrazenie polohy dronu a operátora na 2D (3D) mape a zobrazenie údajov, ako je zemepisná šírka, dĺžka a vzdialenosť.

4.6 Uhol detekcie a obrany je možné nastaviť: Podľa zistenej geografickej polohy, ak je za sebou vysoká hora alebo výšková budova a musí byť chránený iba dron vpredu, rozsah uhla ochrany môže byť nastavený ľubovoľne, čo môže účinne eliminovať falošný uhol spôsobený odrazom signálu.

4.7 Kalibrácia vzdialenosti: V rôznych elektromagnetických prostrediach sa vyskytnú chyby v detekčnej vzdialenosti. Systém môže poskytnúť detekciu kalibrácie vzdialenosti, nechať dron lietať 100 metrov vo vzdialenosti 500 metrov a systém automaticky kalibruje detekčnú vzdialenosť, aby detekcia detekcia Meranie vzdialenosti bolo presnejšie.

4.8 Je možné nastaviť detekčné frekvenčné pásmo: Podľa skutočného frekvenčného pásma používaného dronom je možné zadať a upraviť detekčné frekvenčné pásmo, aby sa detekcia zefektívnila, a nie je potrebné skenovať všetky frekvenčné pásma na detekciu.

4.9 Detekcia plného frekvenčného pásma: Frekvenčné pásmo zistené systémovým zariadením je od 10 MHz do 6 GHz a frekvenčné pásmo pokrytia antény je 380 MHz - 6 GHz. Udržuje dobrú rovinnosť zisku v celom frekvenčnom pásme. Zisk antény je z 5dBi-8dBi, ktorý sa dokáže prispôsobiť viac ako tristo MHz. Detekcia bezpilotných lietadiel vo všetkých spoločných frekvenčných pásmach 6 GHz, môžu byť tiež detegované frekvencie pod 380 MHz a detekčná vzdialenosť sa znižuje.

4.10 Diaľkové ovládanie je funkcia polohovania pilota: Počas procesu detekcie systém identifikuje a lokalizuje signál diaľkového ovládania pri detekcii a lokalizácii všetkých druhov dronov, čo je funkcia polohovania pilota. Skutočné meranie je veľké vo viditeľnom rozsahu. Xinjiang DRONE diaľkové ovládanie detekcia a polohovanie vzdialenosť je > 800 metrov

4.11 Inteligentné protiopatrenia na prepojenie: Podľa frekvenčného pásma a azimutu zisteného DRONE si môžete vybrať, ktorému DRONU sa budete brániť. Systém automaticky vyberie frekvenčné pásmo pre protiopatrenia a automaticky prenáša signály na zistenom azimute. Protiopatrenia, účinnosť protiopatrenia sa môže zvýšiť 4 až 6-krát a môže sa vyhnúť všetkým frekvenčným pásmam a všetkým uhlom, ktoré sa majú prenášať, čo nepoškodí normálnu wifi a inú komunikáciu a náhodne poškodí lietadlo na bielom zozname.

4.12 Nahrávanie funkcií modelu: V prípade nových modelov môže systém zaznamenávať údaje o prenose obrazu a frekvenčnom skákaní, automaticky nahrávať a automaticky zobrazovať ponuku po nahrávaní a nabudúce môže automaticky identifikovať model. Špeciálna funkcia zaznamenávania sa môže prispôsobiť identifikačným potrebám bezpilotných lietadiel priemyselnej triedy.

4.13 Funkcia hlasovej výzvy: systém automaticky ozvena upozorní na poplach a kľúčové operácie。

4.14 Funkcia samoobsluhy zariadenia: Systém má dvojaké polohovacie schopnosti GPS a Beidou, ako aj svoju vlastnú polohu. Nie je potrebné manuálne nastaviť azimut a poloha môže byť umiestnená ľubovoľne.

4.15 Integrovaná detekcia a protiopatrenia a antény: Systémové zariadenia sa líšia od konvenčných detekčných a obranných zariadení, ale integrujú detekciu, protiopatrenia a plnopásmové antény. Je kompaktný a ľahko použiteľný, stabilný a spoľahlivý, ľahko použiteľný a vhodný pre rýchle nasadenie.

4.16 Model má autonómnu identifikáciu vzduchu: Pre model DRONE, ktorý systém nemá, má systém funkciu autonómneho učenia, identifikácie a úsudku a je zobrazený ako neznámy model. Ak poznáte model, môže byť automaticky uložený v systéme a nabudúce, keď bude identifikovaný ako model, môže byť tiež detekovaný a umiestnený nezákonne zostavené bezpilotné lietadlo.

4.17 Identifikácia a umiestnenie priemyselných dronov: Špeciálny dizajn algoritmu inteligentného spektra prekonáva všeobecné detekčné zariadenia a dokáže identifikovať a lokalizovať drony priemyselnej triedy, dokonca aj zmontované drony, ktoré sú vhodnejšie na prevenciu a kontrolu teroristických útokov.

4.18 Otvorenie nového modelu funkcie nahrávania signálu DRONE: Pre neustále sa vyvíjajúce a meniace sa signály DRONE môže byť metóda nahrávania použitá na neustále zvyšovanie databázových údajov, aby sa zabezpečilo, že zariadenie nebude dlho zaostávať.

4.19 Funkcia popisu trajektórie DRONE, historický dotaz na výsledok detekcie, funkcia aktualizácie softvéru a údajov atď.

4.20 Podpora funkcie diaľkového ovládania a ovládania VPN
